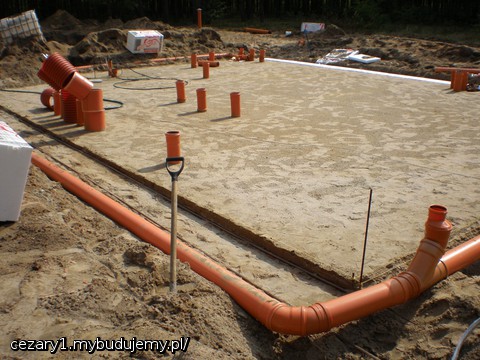

po wkopaniu i ułożeniu przyłączy kanalizacyjnych i podejść pompy ciepła, wody, prądu i ponownym zagęszczeniu podbudowy i jej wyrównaniu poprzez ściągnięcie łatą z 6 metrowego ceownika po wypoziomowanych prętach/szynach umieszczonych wzdłuż płyty pośrodku (1 pręt) i po bokach (2 pręty). Widać również już położone odpływy deszczówki z czterech rynien z rury kanalizacyjnej fi 160mm.

ostatnia zmiana 09 grudzień 2012

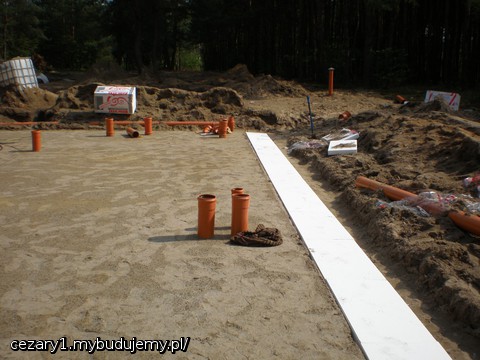

w trakcie układania izolacji przeciwwodnej/przeciw przemarzaniu wokół płyty fundamentowej ze spadkiem około 2% na zewnątrz od płyty fundamentowej. Górna płaszczyzna styropianów na jednym poziomie z wierzchnią warstwą podbudowy z pospółki (piasek rzeczny) zagęszczonej warstwami na przemian z piaskiem drobnoziarnistym z wykopu płyty fundamentowej - badanie geotechniczne wykazało, że stopień zagęszczenia jest odpowiedni i spełnia normę wyznaczoną przez projektanta.

ostatnia zmiana 09 grudzień 2012

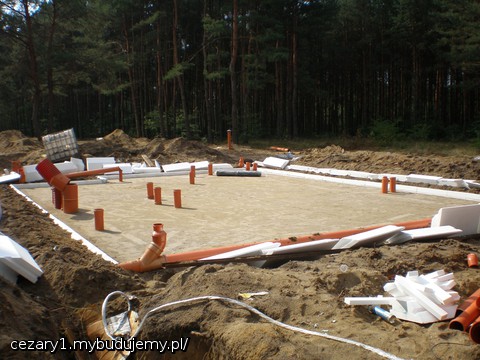

przed ułożeniem cokołów ze styropianu 15cm grubości EPS 100, wcześniej odpowiednio sfazowanych/przyciętych we własnym zakresie (taniej) maszynką z drutem oporowym i z wyfrezowanymi na frezarce do drewna z boków rowkami na łączniki styopianowe (docięte uprzednio na pile do drewna). ułożone i połączone z użyciem kleju do styropianu w sprayu cokołu na następnym zdjęciu.

ostatnia zmiana 09 grudzień 2012

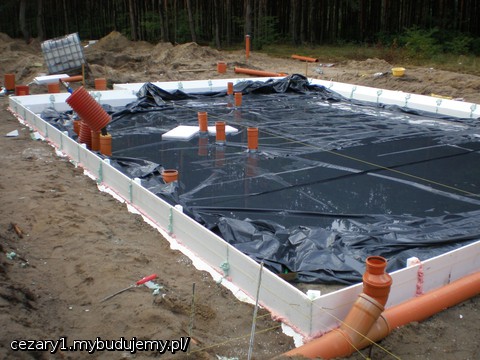

po ustawieniu i połączeniu cokołów szalunku traconego i po ułożeniu dwóch warstw folii hydroizolacyjnej o średniej sztywności, łączonej na 15cm zakład uszczelniaczem dekarskim i wywiniętej na cokoły styropianowe szalunku traconego płyty fundamentowej.

ostatnia zmiana 09 grudzień 2012

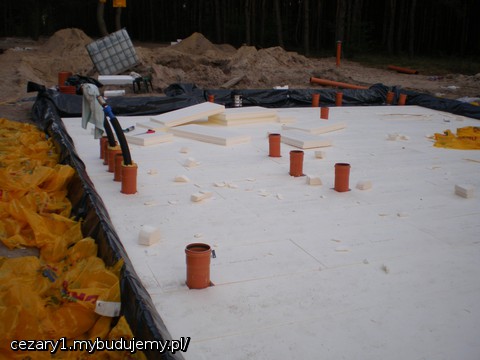

po ułożeniu 20cm styroduru (polistyren ekstrudowany firmy URSA, frezowany) dwie warstwy na zakład po 10cm.

ostatnia zmiana 09 grudzień 2012

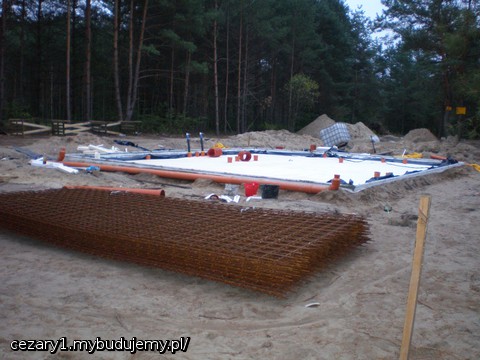

płyta fundamentowa po ułożeniu dwóch warstw styroduru w dwóch warstwach o grubości 10cm każda na zakład. Z przodu przygotowane siatki z drutu zbrojeniowego fi 8mm do położenia zbrojeń.

ostatnia zmiana 09 grudzień 2012

po ułożeniu pierwszej warstwy zbrojenia z siatki fi 8mm o oczkach 15cm x 15 cm na dystansach budowlanych typu stopka z tworzywa sztucznego. Siatki powiązano ze sobą drutem wiązałkowym.

ostatnia zmiana 09 grudzień 2012

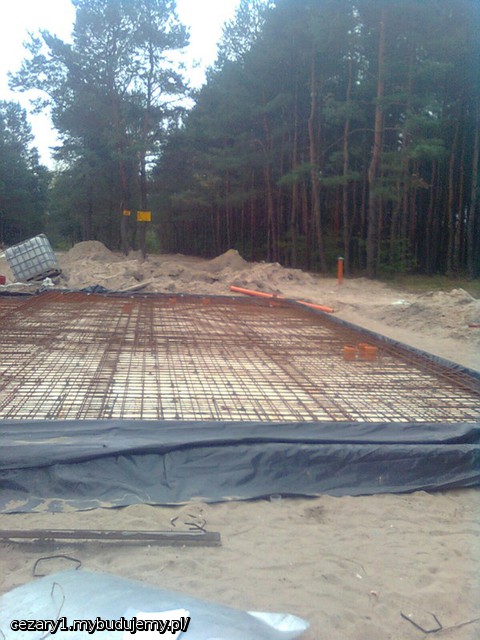

płyta fundamentowa po ułożeniu prętów fi 12mm wygiętych w kształty liter "U-prostokątne" i "U-trapezowe" - w poziomie w miejscach ścian nośnych oraz dystansów budowlanych typu wąż - wszystko to na pierwszej warstwie zbrojenia z siatki fi 8mm oraz położona górna warstwa zbrojenia z siatki fi 8mm na wymienionych dystansach i prętach "U" położonych "na boku". Wszystko powiązane solidnie drutem wiązałkowym ze sobą.

ostatnia zmiana 09 grudzień 2012

płyta fundamentowa po wylaniu betonu B20
