Galerie » Galeria Montaż oczyszczalni ścieków Bioekocent 4400 firmy Centroplast użytkownika nick

jak widać - wysoki poziom wód gruntowych w wykopie pod oczyszczalnię, zdjęcie z początku lata.

ostatnia zmiana 17 październik 2013
widok na oczyszczalnię w kierunku na ogród od strony domu. tutaj wszystko jeszcze strasznie rozkopane, ale w kolejnej galerii zamieszczę zdjęcia już po wyrównaniu terenu;)

ostatnia zmiana 17 październik 2013

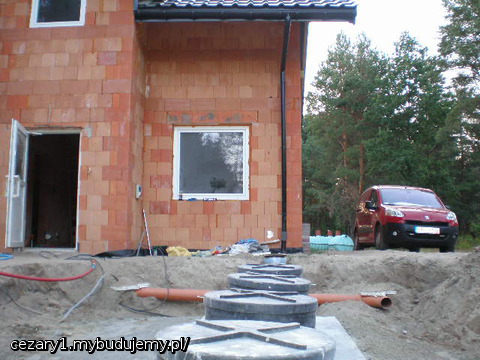

widok na oczyszczalnię w kierunku na dom od strony ogrodu.

ostatnia zmiana 17 październik 2013

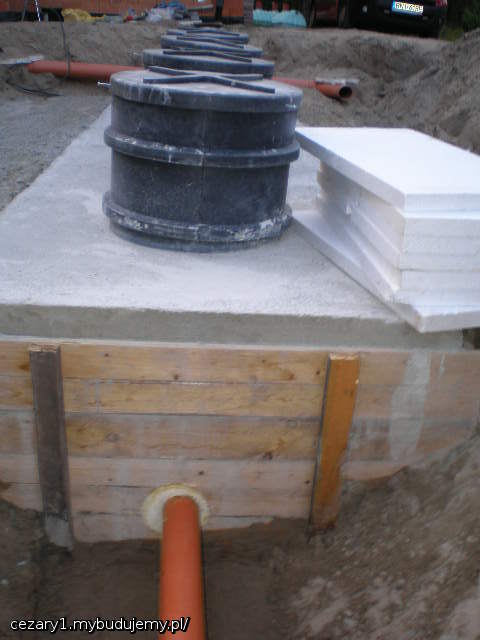

zamontowany odpływ ścieków i widok na kominy oczyszczalni wystające z betonu:)

ostatnia zmiana 17 październik 2013

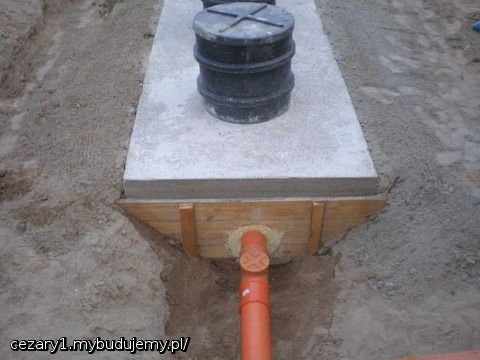

dopływ ścieków i oczyszczalnia po rozebraniu części szalunku.

ostatnia zmiana 17 październik 2013

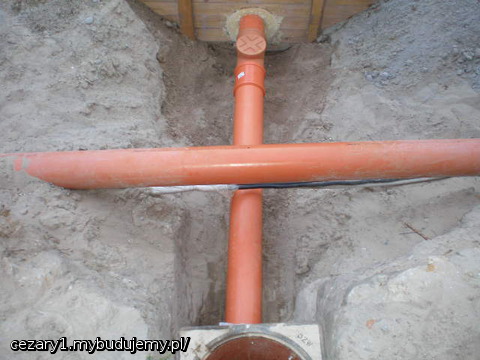

tu już podłączony dopływ ścieków od domu od studzienki rewizyjnej do oczyszczalni.

ostatnia zmiana 17 październik 2013

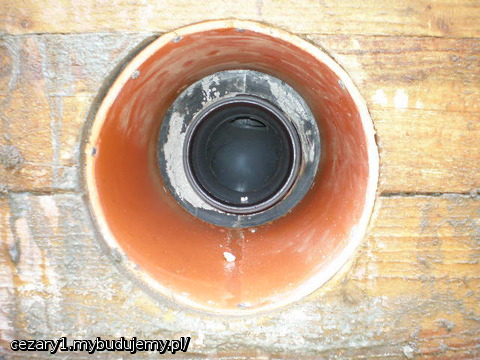

odpływ ścieków (w szalunku)

ostatnia zmiana 17 październik 2013

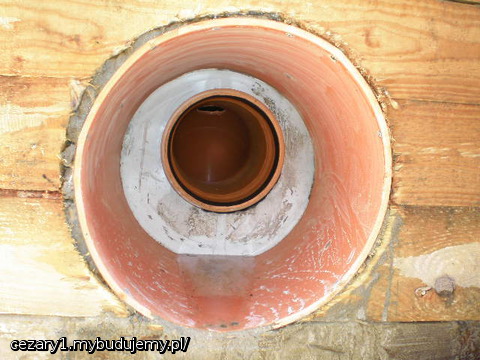

dopływ ścieków (w szalunku)

ostatnia zmiana 17 październik 2013

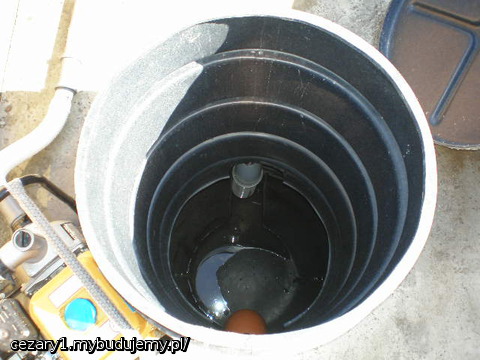

osadnik wstępny - pierwsza komora z pomarańczowym dopływem fi 160 mm

ostatnia zmiana 17 październik 2013

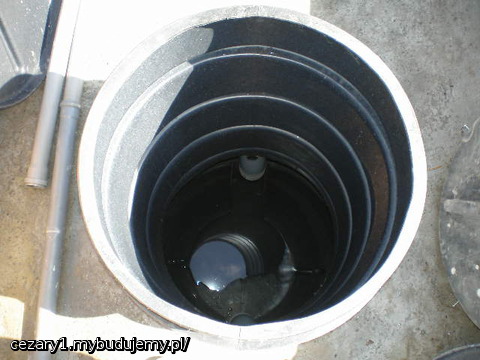

osadnik wstępny - druga komora

ostatnia zmiana 17 październik 2013

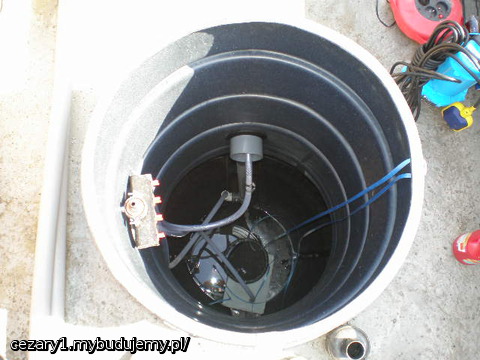

fotka wnętrza komory napowietrzania z dyfuzorem

ostatnia zmiana 17 październik 2013

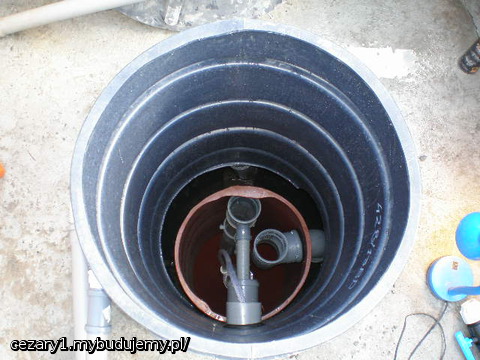

fotka wnętrza osadnika wtórnego

ostatnia zmiana 17 październik 2013
przegarniam beton szpadelkiem;)

ostatnia zmiana 17 październik 2013

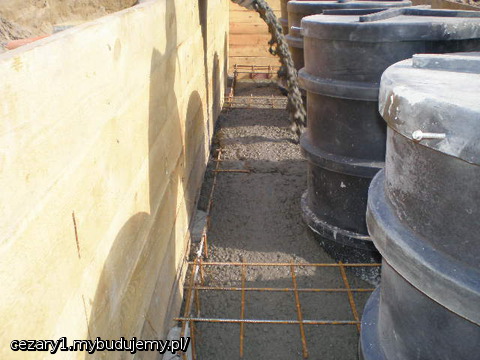

góra zbrojenia ścianek bocznych została przycięta i dołożyłem zbrojenie górne w poprzek szalunku we wszystkich miejscach między zbiornikami oczyszczalni i na jej końcach, a na zdjęciu już zalewa je beton.

ostatnia zmiana 17 październik 2013

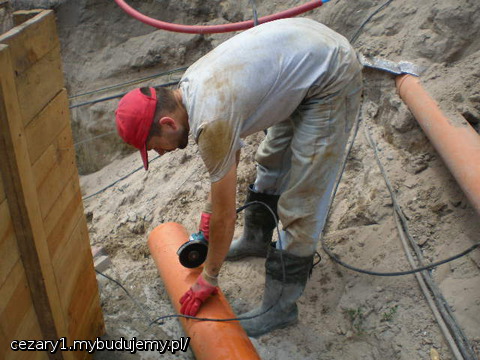

docinam rury na osłony w szalunku dla dopływu i odpływu ścieków.

ostatnia zmiana 17 październik 2013

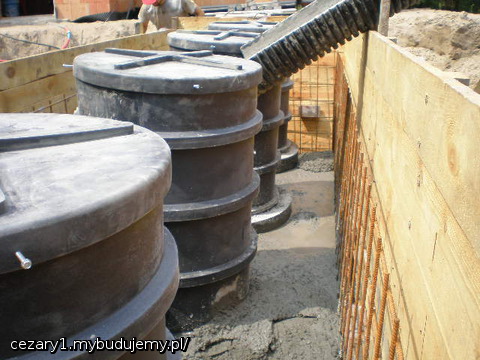

betonowanie oczyszczalni c. d.

ostatnia zmiana 17 październik 2013

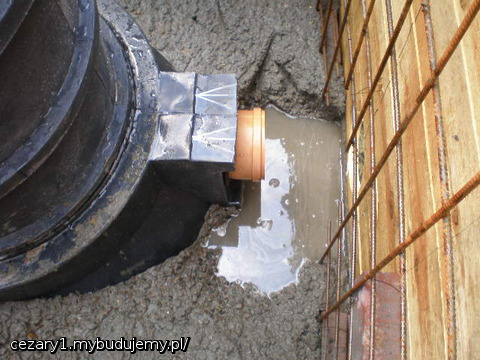

miejsca przyłączy nie zostały zabetonowane, ale w czasie przerwy w dostawie drugiej partii betonu zrobiłem otwory w szalunku i osłony z rur PVC o większej średnicy niż przyłącza dla zabezpieczenia przed betonem.

ostatnia zmiana 17 październik 2013

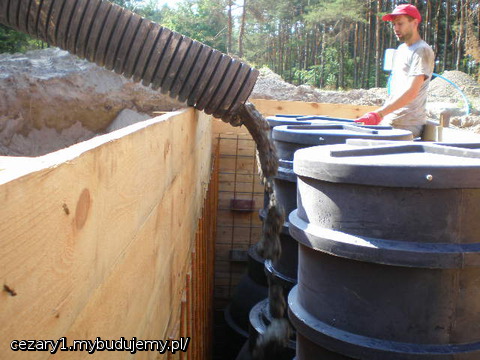

inwestor kontroluje sytuację;)

ostatnia zmiana 17 październik 2013

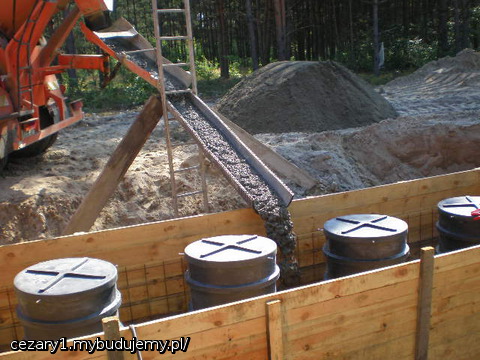

beton już płynie..

ostatnia zmiana 17 październik 2013
betonowanie oczyszczalni c. d.

ostatnia zmiana 17 październik 2013

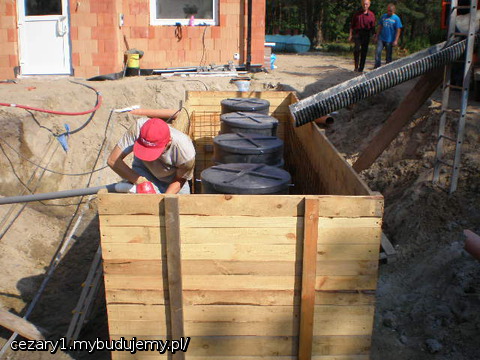

cały czas do momentu zalania betonem była odsysana woda gruntowa z szalunku za pomocą moto-pompy, która nieustannie do niego napływała - masakra z tym była:)

ostatnia zmiana 17 październik 2013

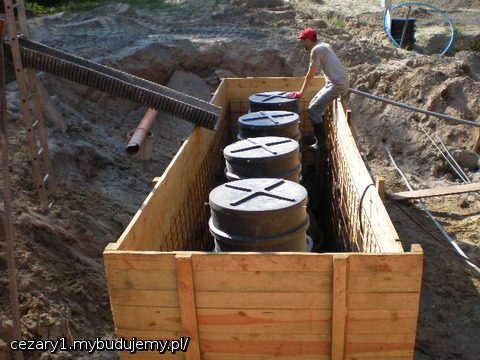

a to już poranek dnia następnego - czekam rozpoczęcie lania betonu z gruszki do szalunku z oczyszczalnią. Niestety nie obyło się bez problemów przy betonowaniu, bo mimo dbałości o każdy szczegół z mojej strony, to nie ustrzegłem się drobnego, ale brzemiennego w skutki niedopatrzeń, mianowicie dystanse z kostki betonowej zostały przymocowane między zbrojeniem a szalunkiem, ale nie między zbrojeniem a oczyszczalnią, ponieważ myślałem, że wystarczy napełnienie zbiorników wodą w niemalże 3/4 objętości, nie wziąłem pod uwagę jednak tego, że beton lany z gruszki może swoją masą przesunąć zbiornik w szalunku - nawet napełniony wodą, co też się stało niestety. Akurat pompo-gruszka nawaliła i zgodziłem się na gruszkę bez pompy i to była kupa, bo gdyby była pompo-gruszka, to stopniowo zalalibyśmy zbiornik z każdej strony i nic by się nie działo:>. Jednak wspólnymi siłami poprawiliśmy ustawienie zbiornika i udało się go zabetonować; jest teraz tylko trochę przechylony na jedną stronę, ale to nie będzie przeszkadzać ani w działaniu oczyszczalni, ani wpływać na wygląd po zakopaniu, bo na kominy nałożone zostały betonowe kręgi - zdjęcia będą dodane wkrótce.

ostatnia zmiana 17 październik 2013

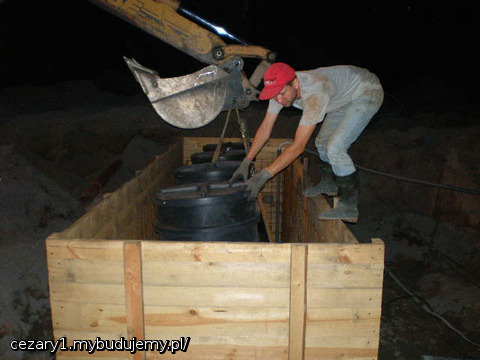

oczyszczalnia w szalunku, za chwilę będę odpinał pasy i w końcu udam się na zasłużony odpoczynek:)

ostatnia zmiana 17 październik 2013

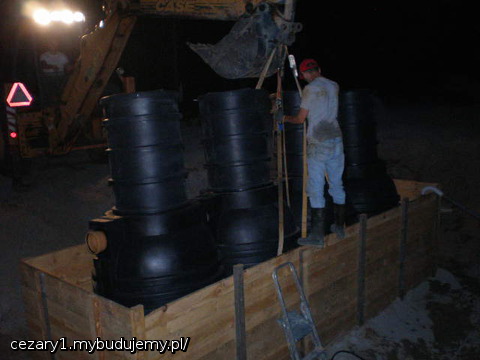

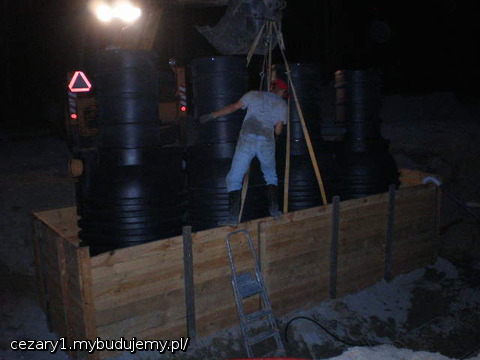

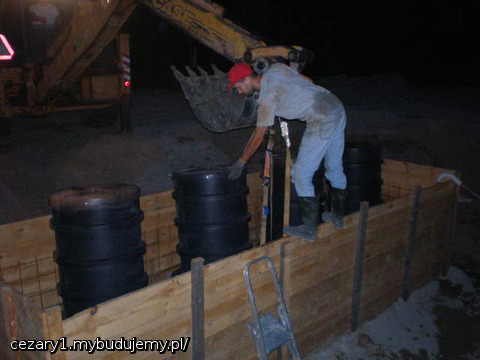

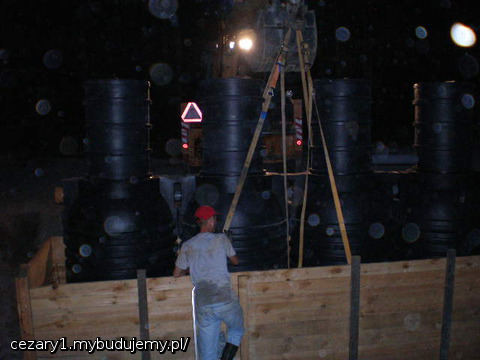

osadzanie zbiorników w szalunku c.d.

ostatnia zmiana 17 październik 2013

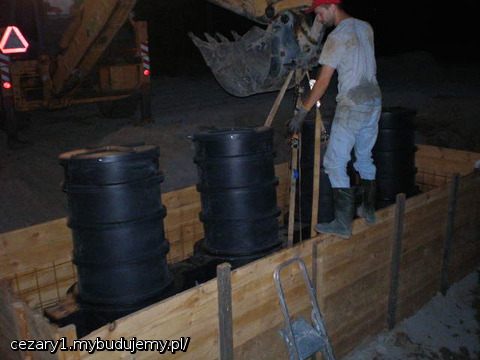

osadzanie zbiorników w szalunku c.d.

ostatnia zmiana 17 październik 2013
osadzanie zbiorników w szalunku c.d.

ostatnia zmiana 17 październik 2013
osadzanie zbiorników w szalunku c.d. inwestor we własnej skromnej osobie balansuje na krawędzi szalunku korygując cały czas położenie zbiorników:)

ostatnia zmiana 17 październik 2013
osadzanie zbiorników w szalunku c.d.

ostatnia zmiana 17 październik 2013
osadzanie zbiorników w szalunku c.d.

ostatnia zmiana 17 październik 2013

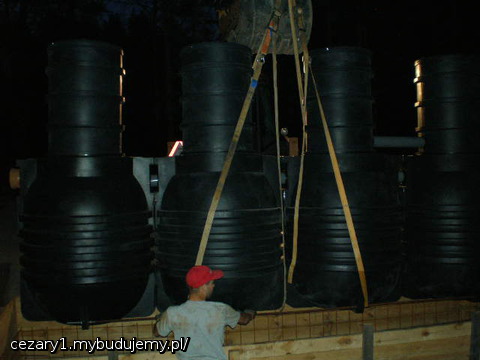

brunet wieczorową porą - czyli czarna oczyszczalnia. Tak długo zeszło ze zbrojeniami, że dopiero wieczorem wsadzaliśmy oczyszczalnię do szalunku, nie było to łatwe, bo trzeba było odpowiednio spiąć ją pasami, a te z kolei wymagały korygowania, żeby po podniesieniu oczyszczalnia była we względnym poziomie.

ostatnia zmiana 17 październik 2013

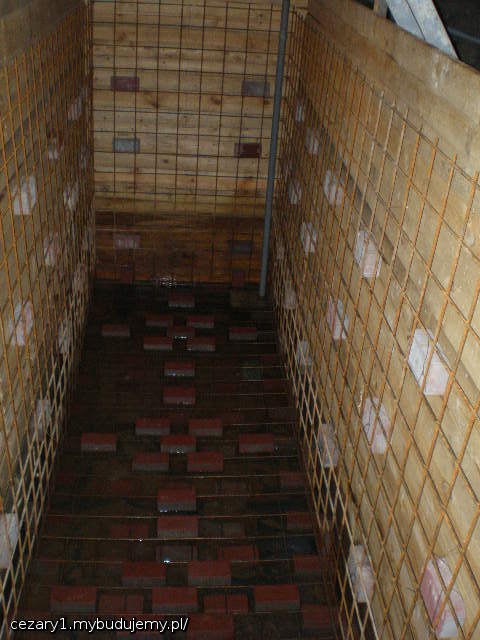

szalunek wewnątrz, już z gotowym zbrojeniem i dystansami.

ostatnia zmiana 17 październik 2013

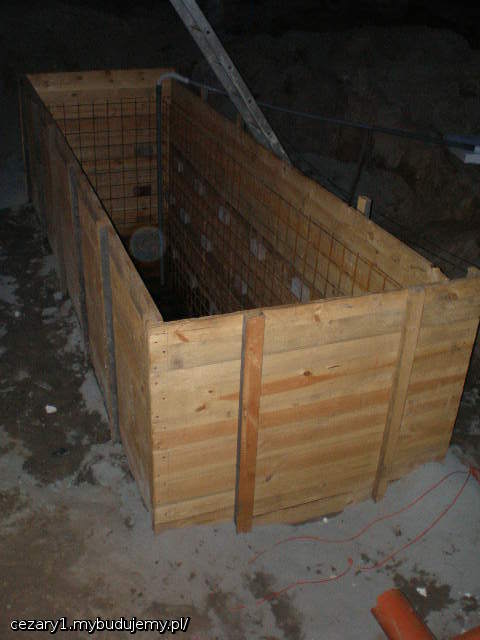

Szalunek dla oczyszczalni Bioekocent 4400 ze skrzyni robionej na zamówienie; skrzynia miała wymiary 5,2 m długość, 1,5 m szerokość i 2,5 m głębokość:) Musiałem nie za szybko jechać przywożąc ją na budowę, a i sam montaż nie był łatwy, bo szybko podchodziła woda i osuwał się grunt, ale dzięki Łukaszowi K. "Arbuzowi", który nadzwyczaj umiejętnie operował koparką - udało się. Skrzynia została dodatkowo obsypana obsypką piaskowo-cementową dla ustabilizowania ścian bocznych.

ostatnia zmiana 17 październik 2013

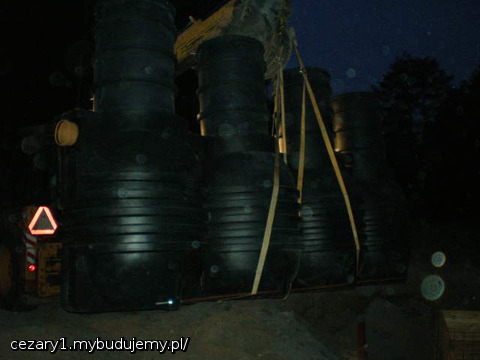

Oczyszczalnia Bioekocent 4400 w trakcie wkładania do szalunku.
